一、系統概述

      體育館主要有體育比賽、小型演出、小型集會活動。音響系統需要滿足體育比賽現場擴聲，開閉幕式的小型文藝活動，各類廣播及背景音樂擴聲。舞臺燈光系統滿足舞臺區集會活動基礎照明和攝像照明需求及演出活動時效果塑造需求。系統設備能夠方便簡潔的維護和檢測。

二、設計依據

      依據國家各類體育場館擴聲系統及燈光系統標準規范，業主方提供圖紙和現場勘探數據資料等。

三、設計原則

      體育館的音響燈光系統務必做到可靠，穩定，實用，多用途，可擴展，先進，方便。設計時要考量后期的施工、調試、培訓等技術服務，提供相應的保證措施。

四、功能分析

      在體育比賽時，能夠有效的還原比賽的精彩表演，能夠有效帶動現場氛圍。

      在集會講話時，能夠清晰明白的放大演講人員的講話，能夠提供明亮清晰的攝像照明環境。

      在文藝表演活動時，能夠為觀看人員提供完美的一體化視聽效果，舞臺效果炫彩奪目，聲音清晰明亮。

      在背景廣播時，能夠清晰明白的廣播內容，覆蓋館內所有人員。

      信號傳輸完全數字化，，能夠有效監測設備運行狀況，方便維護。

五、系統分析

  1、音響系統

    1.1、音箱(揚聲器)選型

       體育館體積大、混響時間長，宜選用大功率、高靈敏度、適合長距離投射的擴聲設備。

       體育場人員眾多，音箱一般吊掛安裝，宜選用具有牢固安裝吊掛點的音箱，覆蓋。

       觀眾區、比賽場地及主席臺需提供高清晰的語音擴聲，宜采用輸出聲壓級高、覆蓋均勻的高保真音響系統；

       觀眾區位置分布呈梯形，宜采用指向性控制極佳的音響設備

       綜上所述，選用線陣列音箱組或者號筒式強指向性的音箱即可，這兩類音箱指向性控制強，聲壓輸出高，語言還原性高，能夠有效滿足現場使用需求。

       另外在游泳館這類的體育館，音響設備還需要考慮防潮產品。

    1.2、音箱(揚聲器)分布

       體育館場地寬敞，觀眾區分布不一，在實際的應用中要滿足全部覆蓋，且能夠具有足夠的聲壓級及語言清晰度。一般采用重點突出主席臺及賽場區域、分布式覆蓋觀眾區域。舞臺區域的音箱宜采用固定擴聲，可以采用大型設備，根據不同場景切換用途；流動擴聲為了使用方便，設備不宜大型，在大型體育館內，為了能夠有效覆蓋，設備無法達到要求。

       各個區域主次分明，有效分隔場地，能夠有效還原放大主席臺及比賽場地的聲音，各個觀眾區域觀眾能夠清晰明白的聽清現場情況。

       可以根據德國EASE聲學分析軟件模擬分析聲場，得到最優的布置方案。

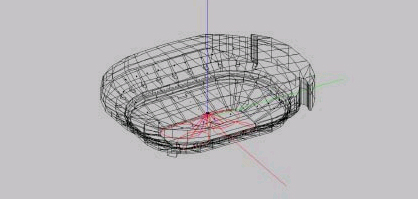

 體育館EASE聲場分析

                      體育場建模EASE聲場分析圖例


    1.3、音響系統與其他系統聯動

       音響與視頻系統聯動，實現聲像一體化；

       音響與舞臺燈光系統聯動，實現舞臺演出時炫彩的聲光效果，突出人物；

       音響與公共廣播系統聯動；實現各區域?qū)ず簟⒈尘耙魳芳爸匾�講話廣播功能；

       音響與機房控制設備聯動，能夠有效自檢，方便維護；

       音響與消防報警系統聯動，遇到緊急情況，以最大功率廣播，做到安全有序撤離，保證人員安全。

  2、舞臺燈光系統

    2.1、燈具選型

      設備要求節能環保，所有的燈具宜選用LED光源；

      為保證主席臺及表演區域具有基礎的照明和渲染，選用LED帕燈；

      集會講話及文藝表演時，對演講或表演人員面部具有定點照明，且具有良好的立體塑形效果，營造良好的攝像環境，選用LED聚光燈及LED成像燈做面光

      在文藝表演時，需要搖頭圖案燈營造舞臺背景效果，需要搖頭光束燈營造舞臺立體感效果。

      在文藝表演時，為了營造表演氛圍及效果，可選用煙機、泡泡機或者雪花機等等。

      實際應用中，還有追光需求，可在表演區遠處，設置LED追光燈，用于追光和定點照明用途。

    2.2、燈具排布

       實際上，舞臺燈光系統燈具的排布根據舞臺大小及高度決定。

       面光：主要用于舞臺前區照明，并能對人物面部照明及定點造型；

       耳光：輔助面光，對人物面部兩側照明，根據現場情況增減；

       頂光：主要用于整個舞臺鋪染照明，并對人物定點造型，根據舞臺面積大小及高度，計算具體；

       逆光：主要用于舞臺照明鋪染，從人物背后照明，可有效對人物造型；

       側光：輔助頂光，由舞臺兩側照明，對人物兩側進行定點照明；

       天幕光：主要用于天幕背景的渲染，營造氛圍，根據需求增減。

       搖頭圖案燈、搖頭光束燈、搖頭染色燈、追光燈；這些燈具可以改變出光方向，燈位要求不高，安裝位置方便，具體位置及數量需要根據現場情況

       煙霧機、泡泡機、雪花機等等，這些設備直接流動安裝在舞臺上即可。

    3.3、舞臺燈光與其他系統聯動

       舞臺燈光與音響聯動，實現舞臺演出時炫彩的聲光效果，突出人物；

       舞臺燈光與視頻系統聯動，能夠升華現場環境，突出還原人物動態；

       舞臺燈光與攝像系統聯動，營造一個明亮清晰的攝像環境，展現人物風采；

       舞臺燈光與機房設備聯動，能夠有效自檢。
